精品国产伦一区二区三_www国产亚洲精品久久麻豆_一级片av_欧美性猛交69_91网站免费入口_国产天天骚_成人免费看片98欧美_李丽珍毛片_免费污污视频在线观看_福利小视频在线观看_校园春色亚洲色图_亚洲国产欧美日韩在线_青青青青青草_国产天堂_精品婷婷色一区二区三区蜜桃

一、核心原料體系

聚氨酯發泡反應的核心原料由雙組分構成：

- A組分（俗稱黑料）：以多異氰酸酯（MDI或TDI）為主體的反應基團

- B組分（俗稱白料）：包含聚醚/聚酯多元醇、發泡劑、催化劑、表面活性劑及功能助劑的復合體系

二、工業化生產工藝流程

1. 原料預處理階段

- 多元醇預混：將發泡劑（HCFC-141b、環戊烷或水等）、催化劑（胺類/金屬類）、泡沫穩定劑（硅油類）按配方比例與多元醇預混合

- 溫控系統：原料溫度維持在20-25℃以保證最佳反應活性

2. 高壓撞擊混合

采用高壓發泡機（工作壓力120-200bar）使A、B料流經精密計量系統：

- 流量精度控制在±1.5%以內

- 混合頭轉速達6000-12000rpm實現微觀均質混合

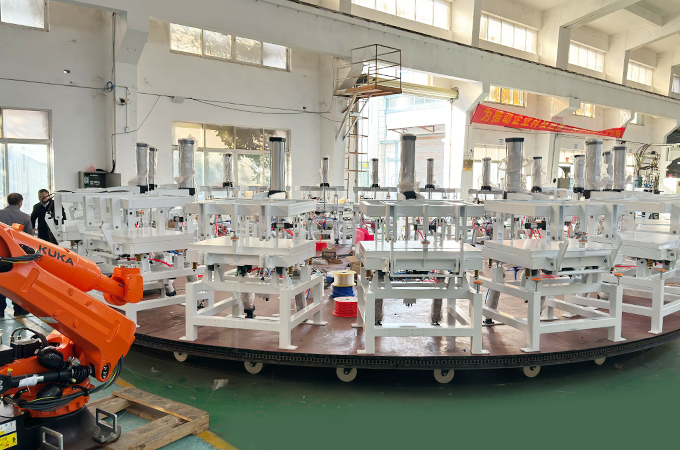

3. 發泡成型工藝

- 澆注成型：適用于復雜模塑件，固化時間3-8分鐘

- 連續板材生產：雙鋼帶線速度4-12m/min，板厚20-200mm可調

- 噴涂施工：出料溫度50-65℃，霧化壓力8-12MPa，瞬間成型

三、工藝控制關鍵參數

1. 指數控制：NCO指數嚴格控制在1.05-1.15范圍

2. 乳白時間：通過催化劑配比調節在8-25秒區間

3. 凝膠時間：根據產品需求控制在45-120秒

4. 脫模時間：模溫40-60℃時約5-10分鐘

四、特種發泡技術發展

1. 全水發泡技術：ODP為零的環保工藝，密度范圍28-45kg/m3

2. 物理發泡劑體系：采用液態CO?或LBA等低GWP發泡劑

3. 反應注射成型（RIM）：閉模成型周期<3分鐘

4. 真空輔助發泡：制品密度降低15%同時提升尺寸穩定性

聚氨酯發泡成為塑料中應用范圍最廣的品種之一。聚氨酯軟泡主要應用于家具、床具及其他家用品，如沙發和座椅、靠背墊，床墊和枕頭；聚氨酯硬泡主要用于絕熱保溫，冷藏冷凍設備及冷庫，絕熱板材，墻體保溫，管道保溫，儲罐的絕熱，單組分泡沫填縫材料等。
